概述

氣動薄膜低溫調節閥是單、雙座調節閥的變形產品。它與常溫調節閥不同之處在于采用長頸型上閥蓋,使填料處于常溫下工作。適用于-60~-250℃低溫狀態下的介質如液氧、液氮等)的調節。為**調節精度,**配用閥門定位器。

產品符合GB/T4213-1992。

結構原理

氣動薄膜低溫調節閥是由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。

由調節器來的信號壓力輸入氣動薄膜執行機構的氣室,產生推力,通過連接桿件帶動閥芯,閥芯位置的變化使閥的流通截面積變化,實現對介質流量的調節。

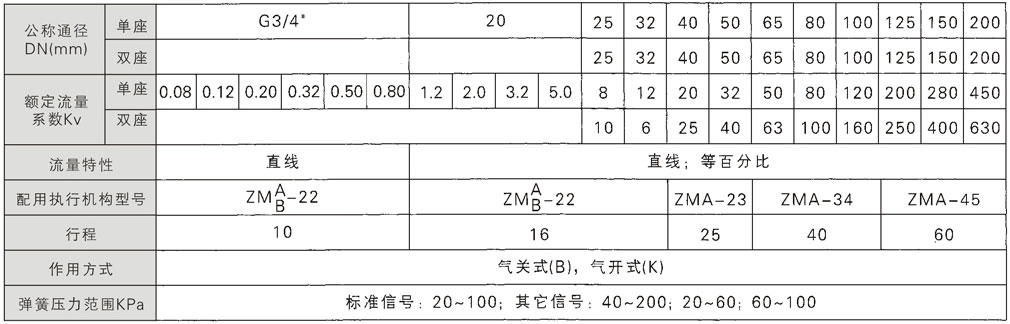

主要技術指標
