概述

氣動薄膜角形高壓調節閥是專為高壓系統設計的一種特殊閥門。與氣動或電動配用電一氣轉換器調節儀表等配合,用于化工、石油、電力等工業部門生產過程的自動調節和遠程控制。

產品符合GB/T4213-1992

結構原理

氣動薄膜角形高壓調節閥由氣動薄膜執行機構和高壓閥兩部分組成。

閥的結構型式為直角單座式,閥芯為柱塞形,用于高壓差條件下的閥芯,頭部滲鉻或鑲以硬質合金,以抗高壓差情況下的沖刷和氣蝕,提高使用壽命。

由于壓差高,介質對閥芯不平衡力較大,設計時已選用剛度較大的執行機構,一般都配用閥門定位器。

氣動高壓調節閥的動作,來源于信號壓力在薄膜上產生的推力,使推桿推動閥芯作相應的移動,即行程。行程的變化,使閥的流通面積變化,來調節壓力、溫度、流量和液面等工藝參數。

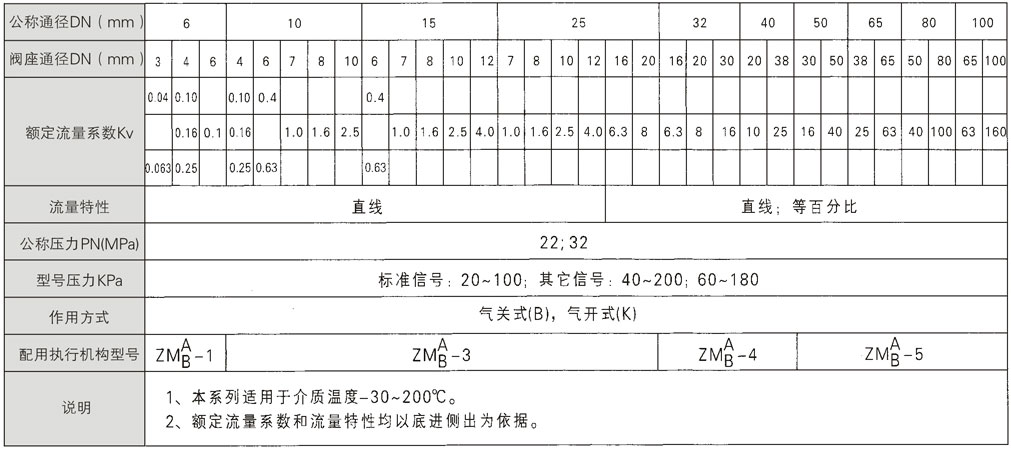

主要技術指標
