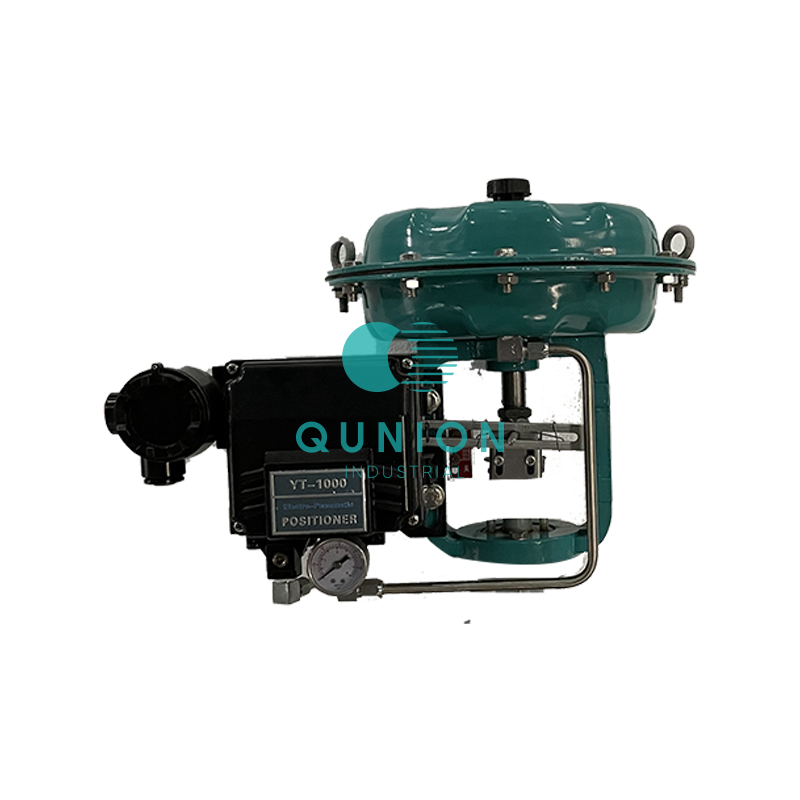

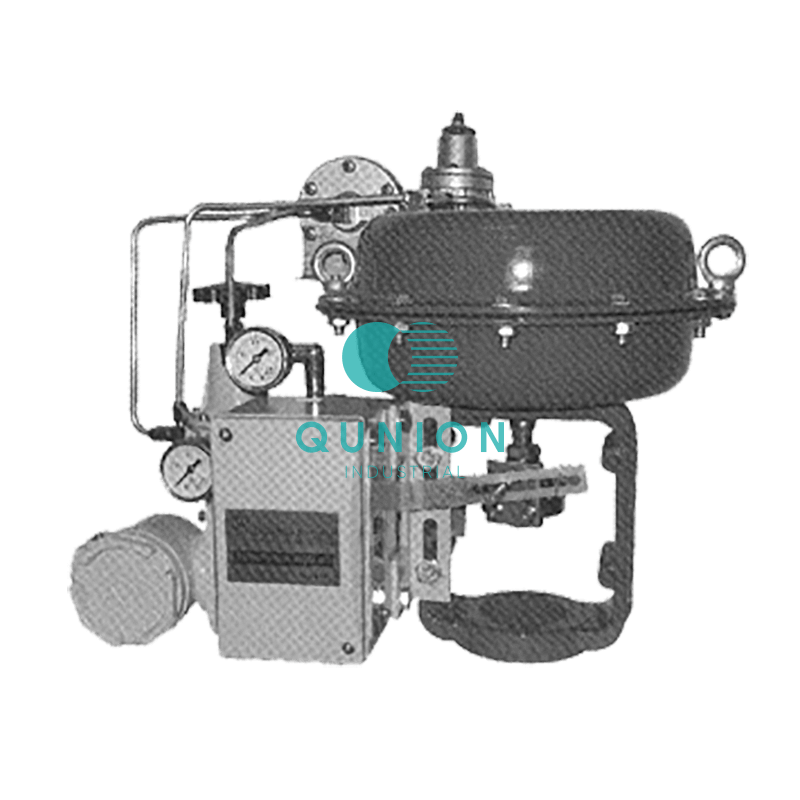

ZHA、ZHB氣動薄膜精小型執行機構是氣動薄膜精小型調節閥的驅動機構,也可代替ZM氣動薄膜執行機構使用,采用多彈簧式結構,高度和重量大大減少,具有結構簡單、操作方便、動作**,可在易燃易爆場合使用。

ZHA、ZHB氣動薄膜精小型執行機構分正作用(ZHA和反作用(zHB)兩種。

產品符合GB/T4213-1992。

技術參數和性能

作用型式

正作用:ZHA-2、ZHA-3、ZHA-4、ZHA-5、ZHA-6

反作用:ZHB-2、zHB-3、ZHB-4、ZHB-5、ZHB-6

注:1.正作用執行機構:薄膜氣室供氣壓力增加,執行機構推桿向下運動

    2.反作用執行機構:薄膜氣室供氣壓力增加,執行機構推桿向上運動

彈簧范圍    20~100、40~200、20~60、60~100、80~240KPa

供氣壓力    140~400KPa

氣源接口    M10×1

環境溫度    -25~+55℃

附件    定位器、空氣過濾減壓器、保位閥、行程開關、手輪機構等
